Caracterização dinâmica das estruturas. Detalhes das funções Análise de vibrações induzidas:
 NBR9653 - BS7385 – DIN4150 Módulo de regidez do terreno: HVSR NAKAMURA Profundidade da rocha: MASW – HS Escavabilidade dos terrenos: SÍSMICA DE REFRAÇÃO

Entenda as as funções

Análise de vibrações induzidas

As análises vibrométricas medem vibrações de atividades como escavações e trânsito, que podem danificar estruturas ou causar desconforto. Os limites são definidos pela NBR9653 (15 mm/s) e CETESB 215/2007/E, mais restritiva para pessoas. A medição é feita com o vibrômetro Marahvib, configurando o limite mínimo e monitorando o local.

Módulo de regidez do terreno

A reconstrução do perfil de velocidade das ondas de cisalhamento (Vs) pela metodologia MASW é usada para analisar a rigidez superficial em estudos geotécnicos. O procedimento envolve conectar o cabo ao sismógrafo, alinhar os geofones no terreno e bater com uma marreta de 8-10 kg em pontos específicos.

Profundidade da rocha:

A metodologia HVSR mede microtremores ambientais para avaliar a profundidade do substrato rochoso e a frequência do local, evitando ressonância em edifícios. Conhecido como método Nakamura, foi proposto por Nogoshi e Igarashi em 1971. A medição é feita com o sismógrafo Marahvib, gravando por 20-30 minutos.

Caracterização dinamica das estruturas:

A caracterização dinâmica identifica as frequências e modalidades de vibração dos edifícios, essencial para segurança sísmica, análise dos efeitos do vento e comparação com modelos estruturais projetados (FEM). Medir a frequência permite avaliar amplificação sísmica, verificar a rigidez e planejar intervenções. O processo usa o vibrômetro Marahvib, gravando por 20-30 minutos.

Escavibilidade dos terrenos:

A Sísmica de Refração mede a velocidade das ondas P ou S no subsolo, geradas por fenômenos naturais ou artificiais. A técnica envolve medir os tempos de chegada das ondas sísmicas em pontos da superfície, usando geofones alinhados. Isso permite avaliar as propriedades mecânicas e físicas do terreno, como composição litológica, fraturamento e profundidade da rocha. A medição requer conectar o cabo ao sismógrafo, alinhar os geofones e bater com uma marreta de 8-10 kg em vários pontos.

Informações técnicas:

  • Material e revestimento: alumínio revestido a pó

  • Resistência a água: IP 54

  • Display: OLED 128 x 64

  • Peso: 1700g

  • Sensores internos:
    três geofones 4,5 Hz
  • Funções: vibrômetro, HVSR, Masw, refração
  • Canais: 4 diferencial
  • Resolução: Equivalente a 22 bits
  • Reserva de energia: 100 horas

  • Dimensões: 150 x 120 x 90 mm

  • Canais internos:
    quatro ou três + microfone
  • Acessórios: cabo com quatro geofones, pontas longas

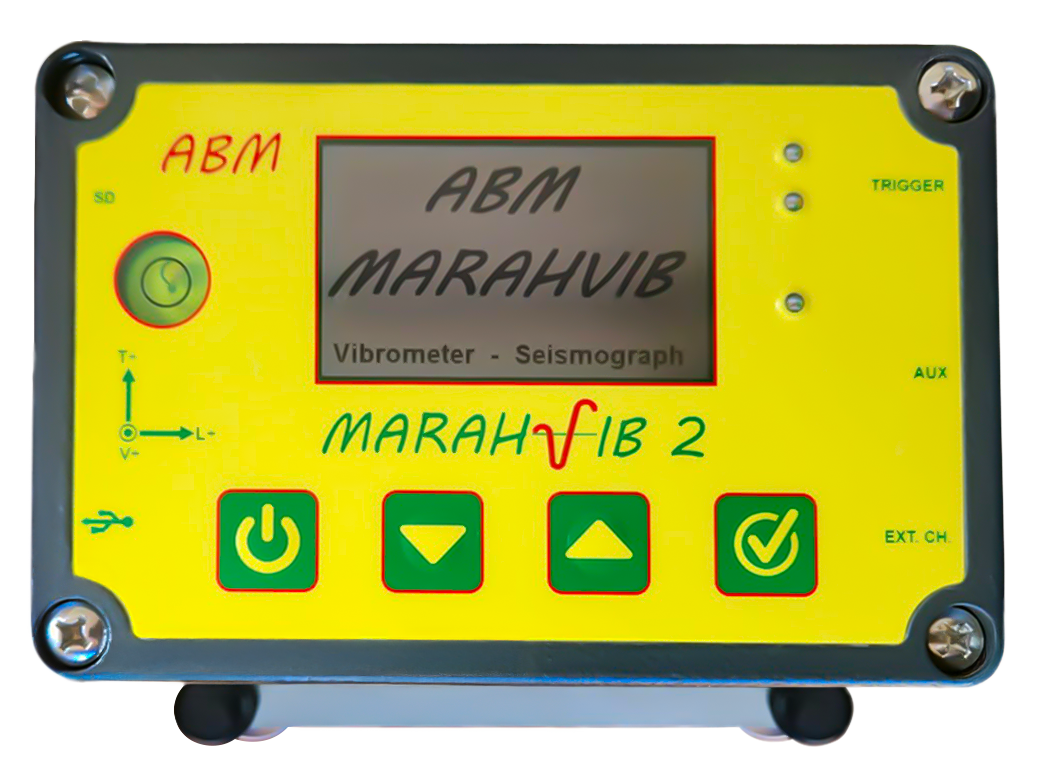

Sismógrafo e vibrômetro Marahvib

Contratos de comodato:

Disponibilizamos contratos de comodato de sismógrafos de engenharia MARAHVIB, permitindo que empresas utilizem nossos equipamentos de alta qualidade por períodos prolongados sem a necessidade de aquisição, ideal para projetos contínuos.

Fale conosco
Sismógrafo e Vibrômetro Marahvib
Sismógrafo e Vibrômetro Marahvib

Sismógrafo e vibrômetro Marahvib

Benefícios:

Essencial para estudos geofísicos que requerem uma compreensão detalhada das camadas do subsolo, como em investigações para obras de engenharia civil, geotecnia e mineração.

A tecnologia multicanal proporciona maior precisão e profundidade nos levantamentos, permitindo uma análise mais completa das condições geológicas.
